KOKI S3X58-M406(D). Паяльная паста с длительным временем жизни
Высокопроизводительная безотмывочная паяльная паста для трафаретной печати, размер частиц 20 ~ 38 μm, высокое время жизни после нанесения (72 часа), флюс ROL 0 (слабоактивный, не требующий отмывки), содержание флюса 11,3%. Поставляется в упаковке: шприц-дозатор 40 г, банка 0,5 кг, SEMKO-картридж 600 г, кассета ProFlow 750 г. Дополнительные возможности: S3X58-M406 H — повышенная вязкость.
- Комбинация двойной эвтетики сплава олова и серебра и уникального флюса без содержания галогенов обеспечивает характеристики, не уступающие обычным свинецсодержащим безотмывочным пастам, в том числе и по смачиваемости.
- Тщательно подобранный химический состав флюса обеспечивает низкий уровень образования пустот и сильное смачивание.
- Экстремально длинный период клейкости (72 часа) обеспечивает широкое временное окно технологического процесса.
- Бесцветные остатки флюса обеспечивают отличный косметический вид.
Подробное описание
| Состав сплава | Sn 96,5%, Ag 3%, Cu 0,5% |
| Форма частиц | сферическая |
| Размер частиц (µm) | 20-38 |
| Температура плавления сплава (°C) | 217-218 |
| Содержание галогенов | 0,0 |
| Поверхностное сопротивление остатков, до увлажнения (Ω) | > 1012 |
| Поверхностное сопротивление остатков, после увлажнения *1 (Ω) | > 1011 |
| Удельное сопротивление водного раствора *2 (Ω х cm) | > 105 |
| Смачиваемость припоем (%) | > 85 |
| Тип флюса | ROL0 |
| Содержание флюса (%) | 11,3±5 |
| Вязкость (Pa.S) *3 | 2100±10% |
| Коррозия медной пластины *4 | соответствует |
| Время жизни после нанесения | > 72 часа |
| Время хранения при температуре 0~10 °C | 6 месяцев |
*1 40°C90%RHx96Hr
*2 в соответствии со спецификациями MIL
*3 вискозиметр Малькольма спирального типа, PCU-2 при 25 °C, 10 об/мин
*4 в соответствии со стандартом JIS
Хранить в холодильной камере при температуре 5-10 °C. Не замораживать!

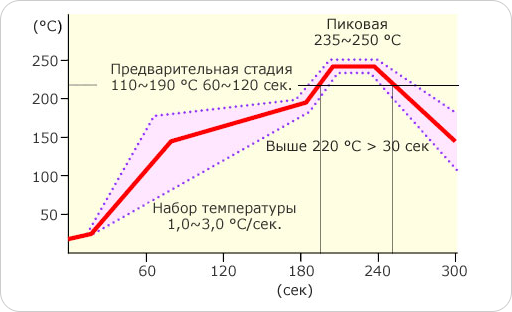

Время жизни после нанесения:
Техническая информация KOKI S3X58-M406(D) (ENG)
